На Рис.1 приведен пример стандартной установки доводчика модели 2.0 на пластиковые или алюминиевые двери.

Вид сверху и вид сбоку.

Для определения правильного размера Х необходимо замерить размеручитывая размер до центра вала кронштейна доводчика (25 мм.)

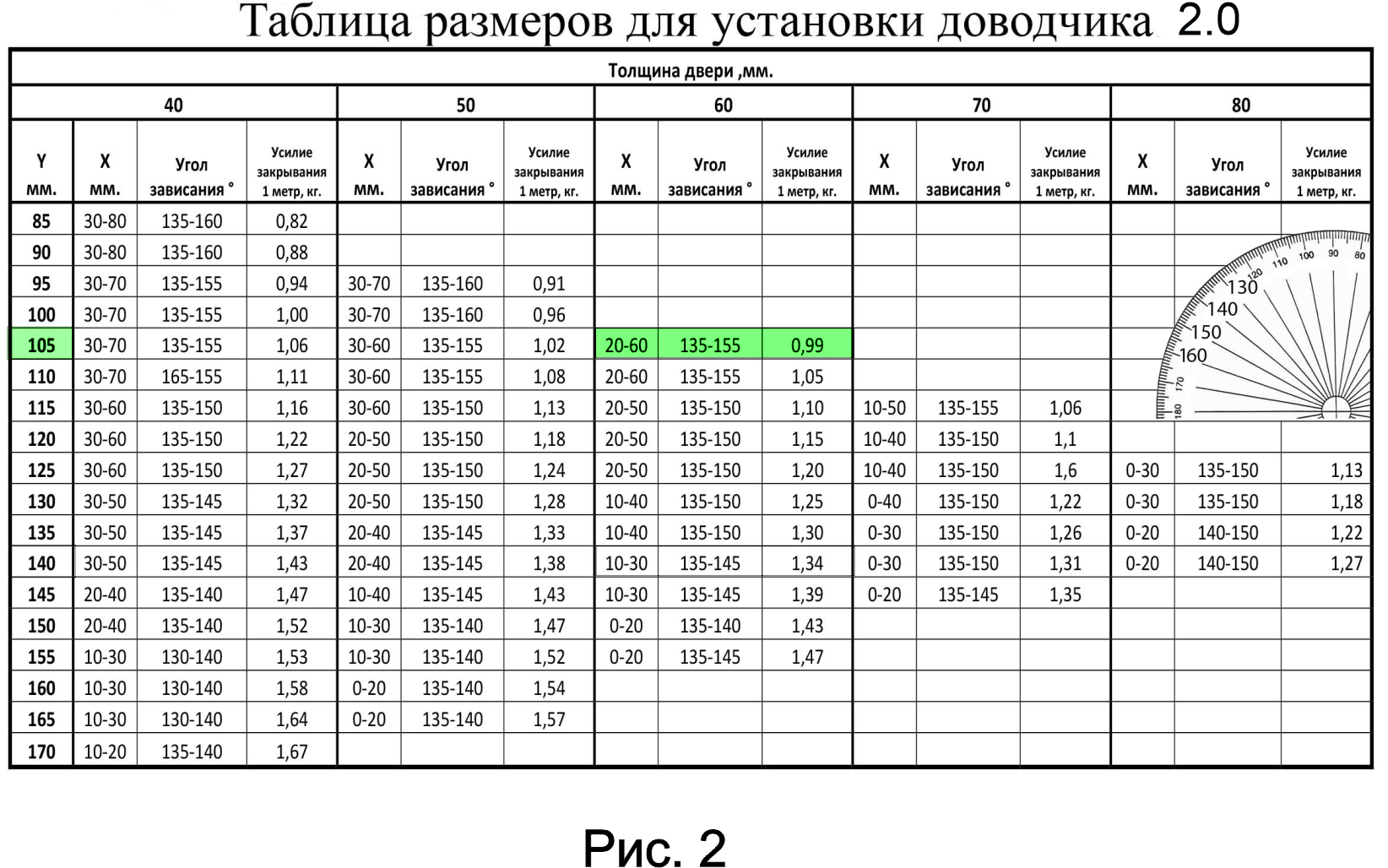

Рассмотрим пример для толщины двери 60 мм.: Ищем в таблице  Рис.2 толщину двери 60 мм. Допустим Y равен 100 мм. Находим ближайший Y в таблице. Это 105 мм. Выделено зеленым цветом.  и находим Х. Х равен 20-60 мм, чему соответствует "Угол зависания" 135-155 °. Т.е. Х=20 соответствует угол в 135°, а при Х=60, угол равен 155°

Соблюдая табличные данные устанавливаем доводчик, регулируем скорость согласно инструкции.

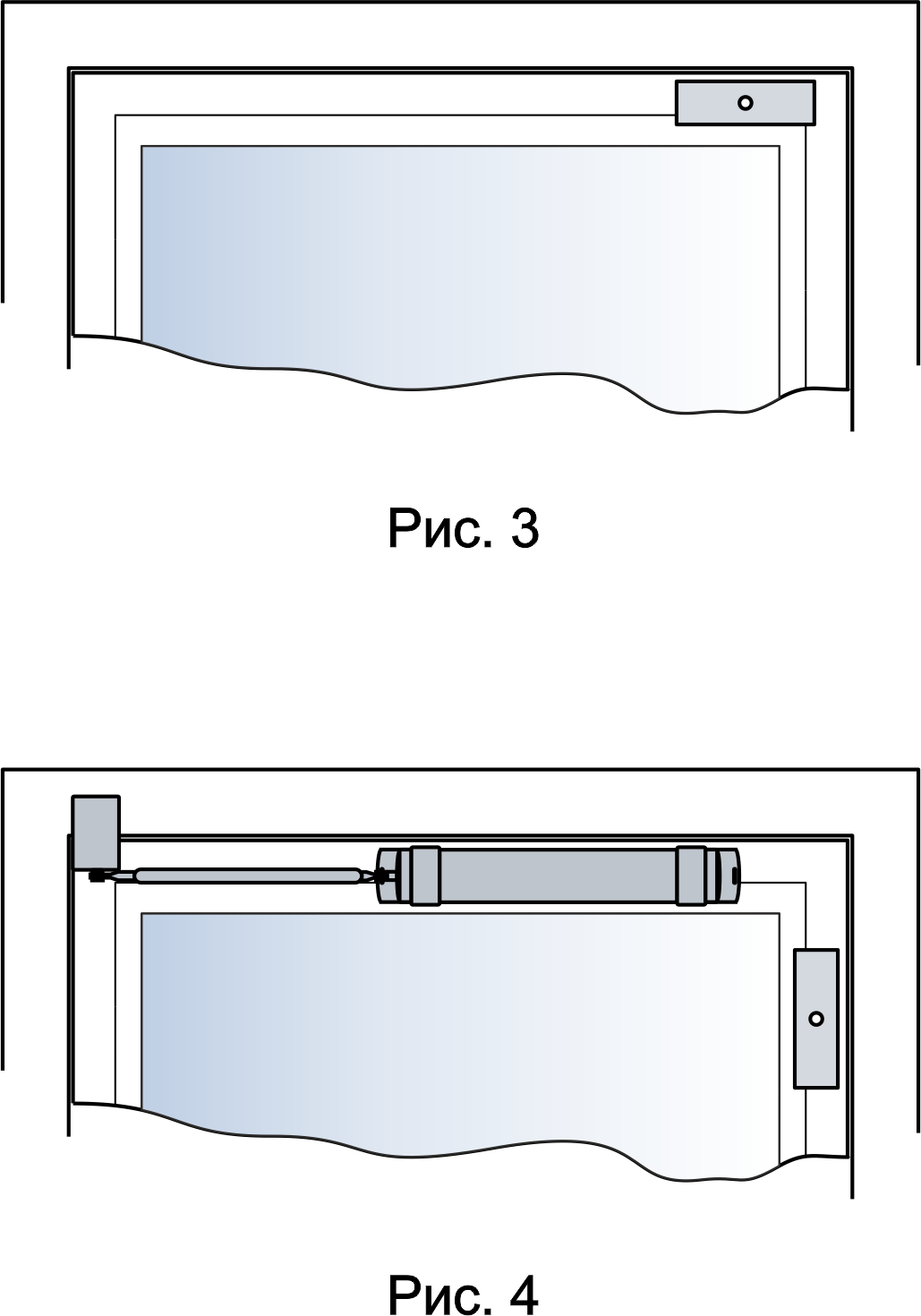

Если на двери установлен электромагнитный замок Рис.3, то для установки доводчика необходимо перенести замок на вертикальную стойку Рис. 4.





Более полную информацию можно посмотреть на вкладке Установка на металлические, деревянные и т.п.  двери.



Видео 1 работы доводчика на алюминиевых дверях.

Видео 2 работы доводчика на алюминиевых дверях.

Видео 3 работы доводчика на алюминиевых дверях.
