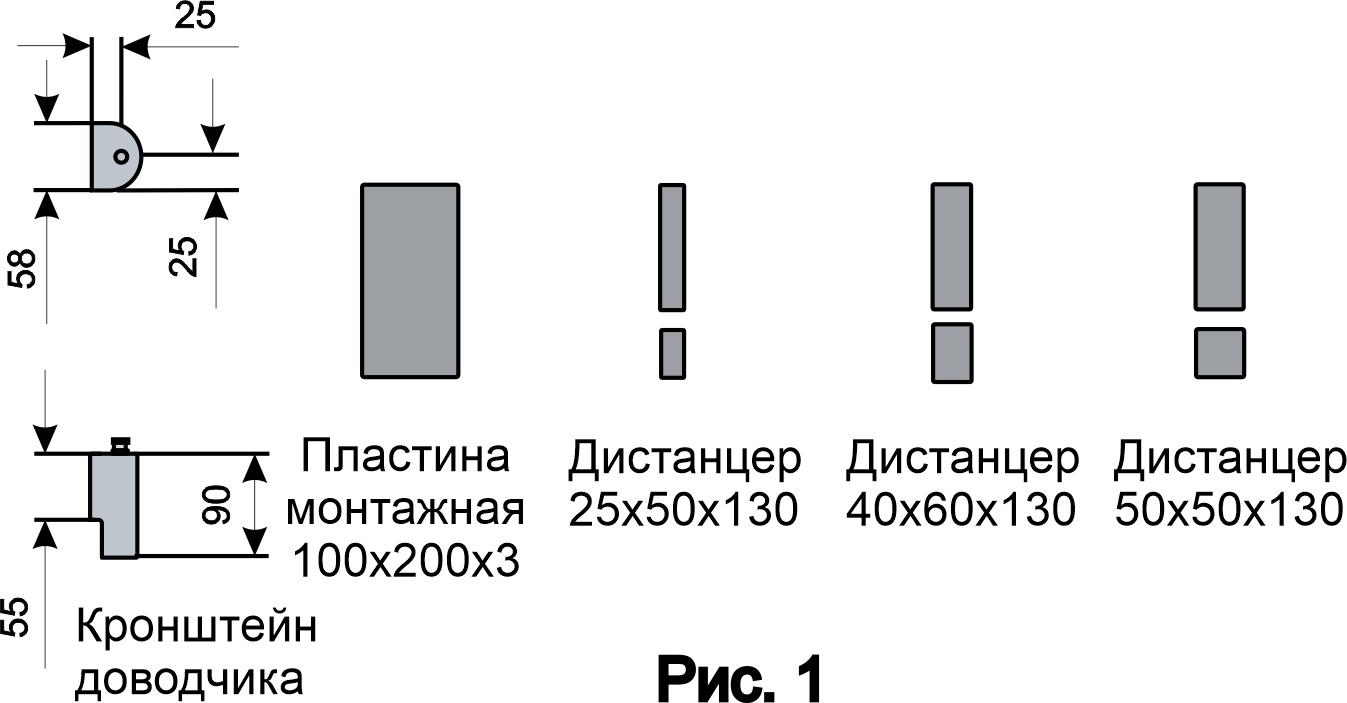

Установка на металлические, деревянные и т.п двери

 Рис.2 Вид сверху и вид сбоку.

Стандартная установка доводчика доводчика модели 1.0

Модель 1.0 подходит для установки на тамбурные двери, входные металлические двери, на подъездные двери малоэтажных домов. Где нет сквозняков.

Толщина дверного полотна не более 40 мм.

Габариты доводчика 1.0: 614х70 мм.

Соблюдайте установочные размеры!

 Рис.3 Вид сверху и вид сбоку.

Стандартная установка доводчика модели 1.1

От модели 1.0 отличается более  длинным, мощным рычагом. Модель 1.1 устанавливается на тамбурные двери, входные металлические двери, на подъездные двери . Где нет сильных сквозняков. Толщина дверного полотна не более 60 мм.

Габариты доводчика 1.1: 720х70 мм.

Рис.4 Как пользоваться таблицей.

На объекте замеряем размер Y учитывая размер до центра вала кронштейна (25 мм.). Смотри Рис.3

К примеру: Ищем в таблице толщину дери 60 мм. Допустим Y равен 100 мм. Находим ближайший Y в таблице. Это 105 мм. Выделено зеленым цветом.  и находим Х. Х равен 20-40 мм, чему соответствует "Угол зависания" 135-145 °. Т.е. Х=20 соответствует угол в 135°, а при Х=40, угол равен 145°.

Соблюдая табличные данные устанавливаем доводчик, регулируем скорость согласно инструкции.

Рис.5

Если нет необходимости в фиксации двери в открытом положении установить ограничитель открывания до угла зависания.

Рис.6

Установка доводчика Arctic line 2.0

Самый универсальный доводчик подходящий для установки на любые двери толщиной до 80 мм. При использовании дистанцеров способен сдерживать самые сильные сквозняки.

Габариты доводчика 1.1: 770х70 мм.

При наличии ЭМ замка на двери монтаж доводчика вести на предварительно установленную пластину.

 Если нет замка, то монтировать как показано на Рис.3.

Рис.7

Показана установка доводчика 2.0 на дистанцер 60х40х130.

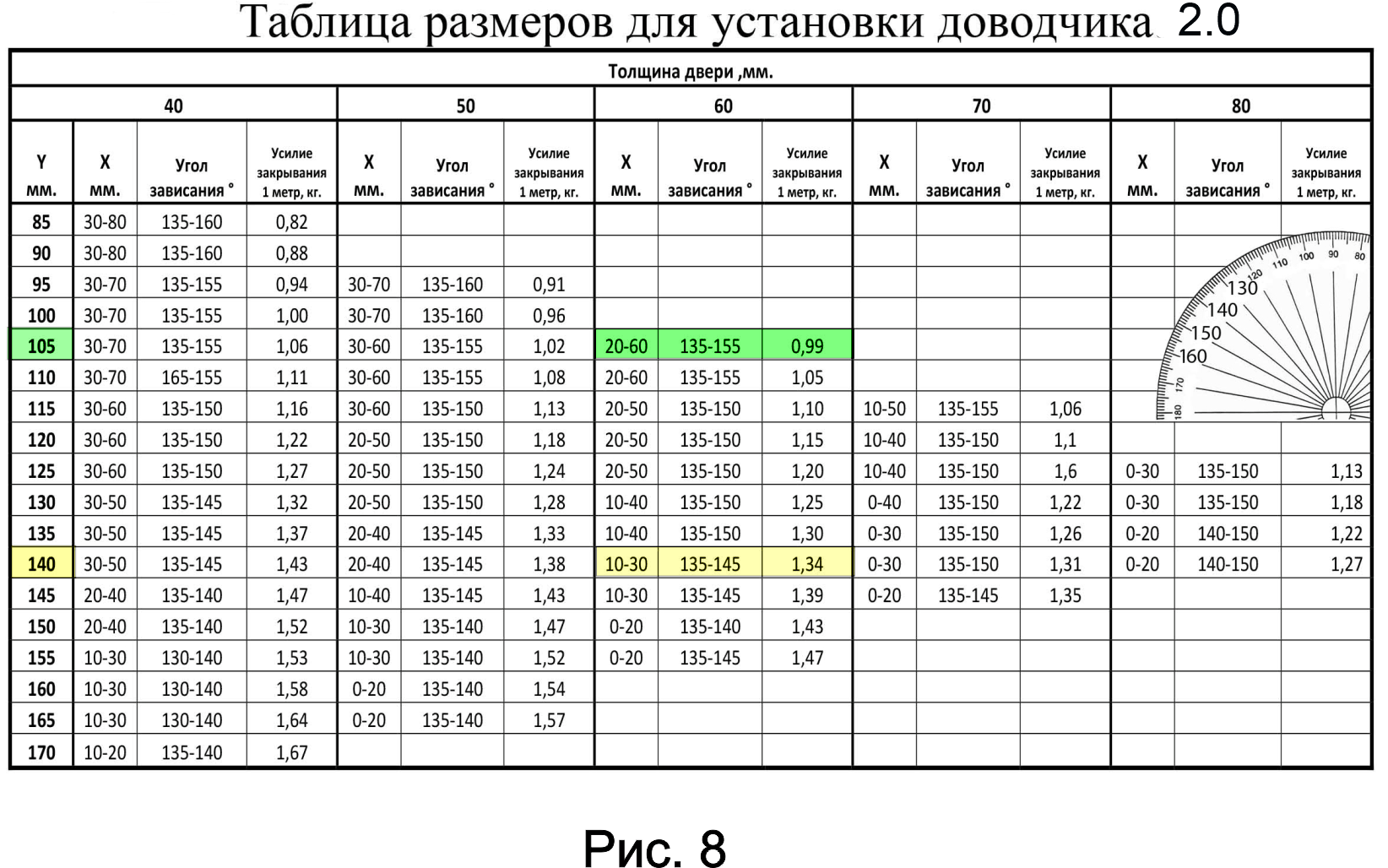

Отличие от обычной установки  (Рис.6 и Рис.3 в таблице на Рис.8 выделено зеленым цветом) состоит в том, что Y равен 140 мм. В таблице  выделено желтым цветом. Видно что усилие закрывания и сдерживания сквозняков увеличилось на 34%.

Рис.9 и Рис.10

Показаны различные варианты установок доводчика.
