Калитка без верхней перекладины



Калитка бвп рис.1.jpg

Наилучшим выбором для калиток без верхней перекладины будет модель 1.1. Почему? Эта модель не требует строгого соблюдения установочных размеров, что позволяет выбрать место установки (хотя и с ограничениями), в отличие от модели 1.0. Более подробную информацию смотрите в инструкции для модели 1.1. К тому же, данная модель обладает более высокой ветронагрузкой, что является важным критерием для калитки. Модель 1.1 подходит для калиток толщиной до 60 мм. В случае если толщина больше, рекомендуется использовать модель 2.0. Если же размеры столба превышают 80х80 мм, то также рекомендуется выбрать модель 2.0.

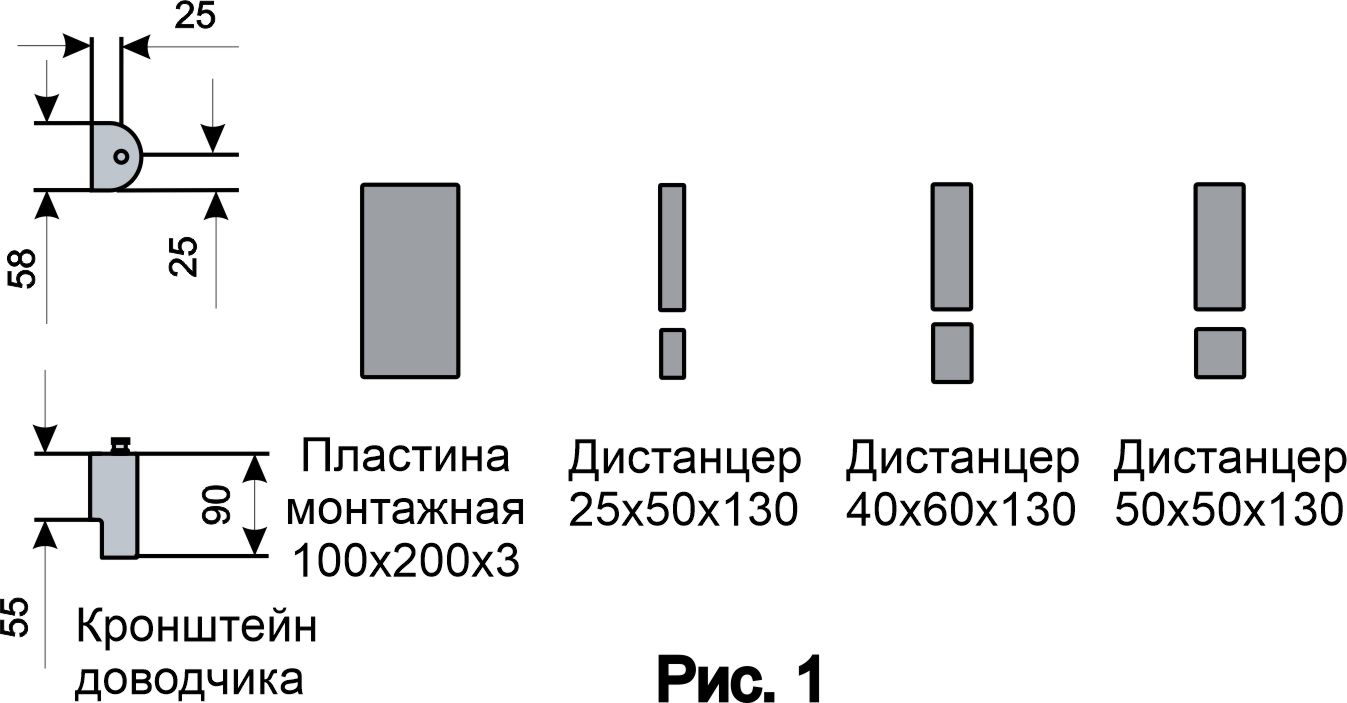

На Рис.1 приведены размеры деталей, устанавливаемых на проём. Вид сверху и вид сбоку.

Калитка бвп рис.2.gif

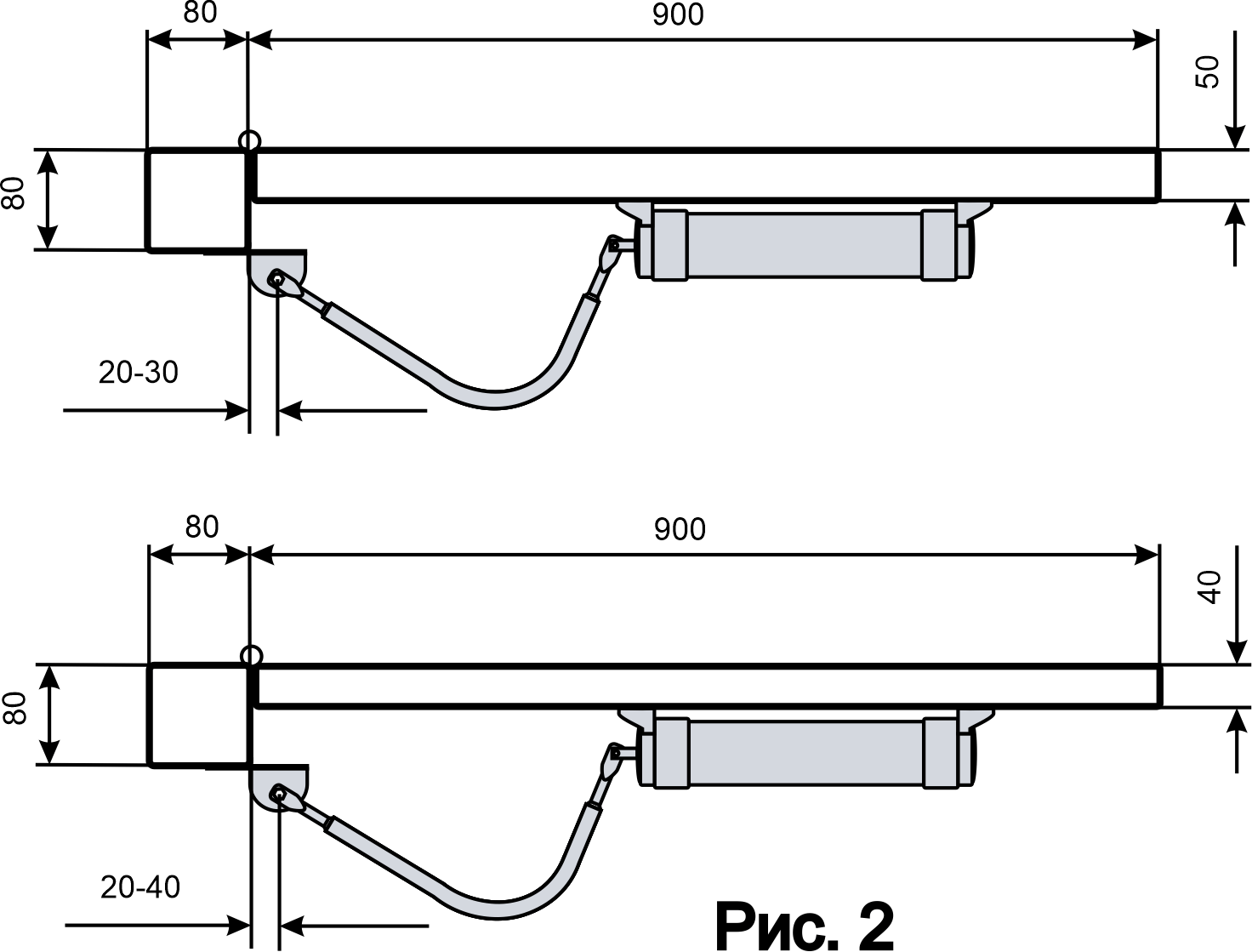

Рис. 2 Вид сверху. Показывает правильное размещение доводчика при монтаже калиток толщиной 40 мм. и 50 мм.

Калитка бвп рис.3 и 4.gif

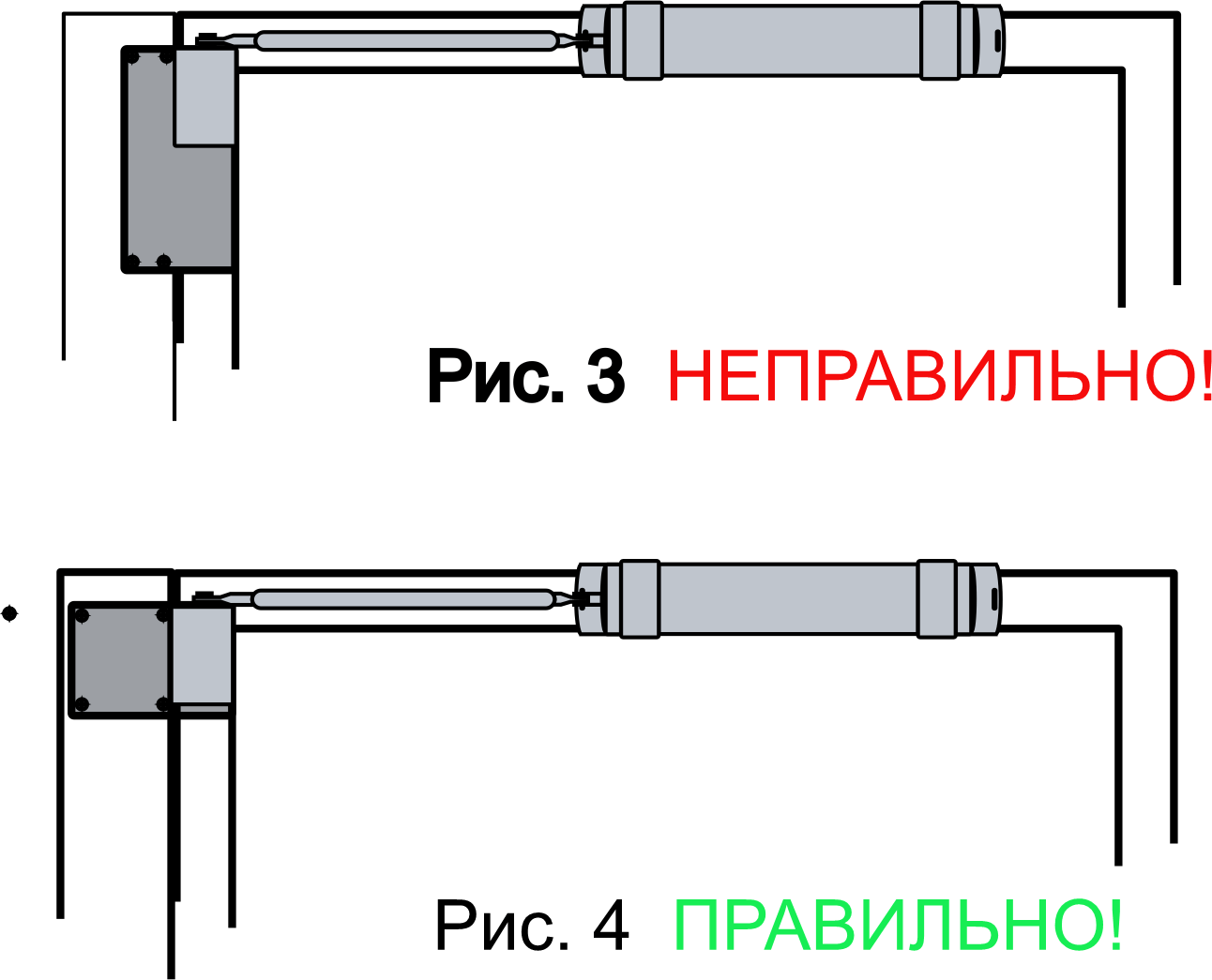

Рис.3 Вид сбоку. Неправильное крепление пластины. Слишком малое плечо (часть пластины) закрепленное на столбе. Пластину со временем просто вырвет.



Рис.4 Вид сбоку. Здесь пластина закреплена с максимальным плечом, причем обрезана под нужный конкретный размер.

Калитка бвп рис.5 и 6.gif

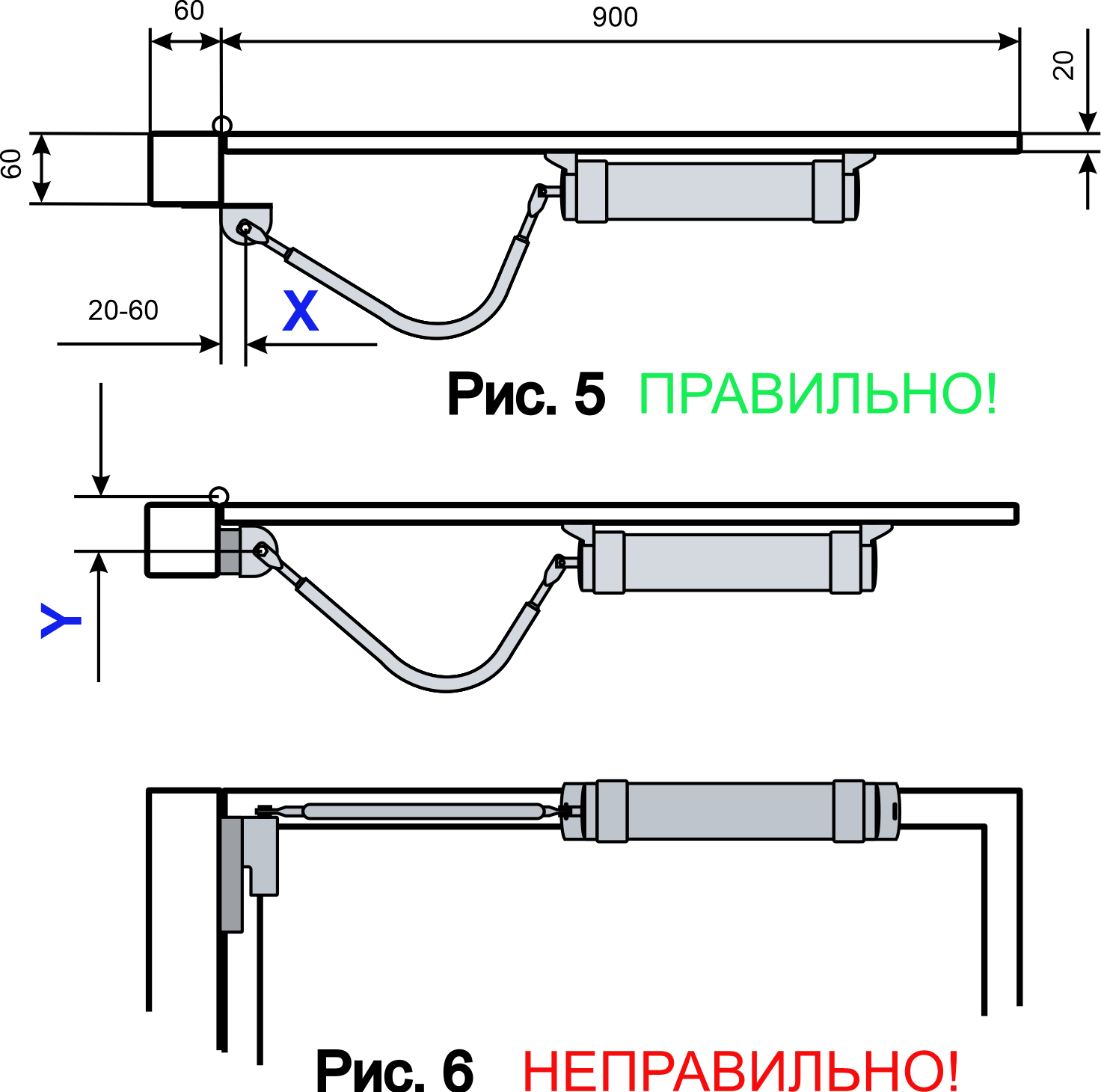

Рис. 5 Вид сверху. Показан пример установки доводчика на калитку менее 40 мм.

Рис.6  Давайте разберёмся почему не правильно крепить таким образом. На Рис. 5 и Рис. 6 найдем размеры X и Y. И посчитаем размер Y.

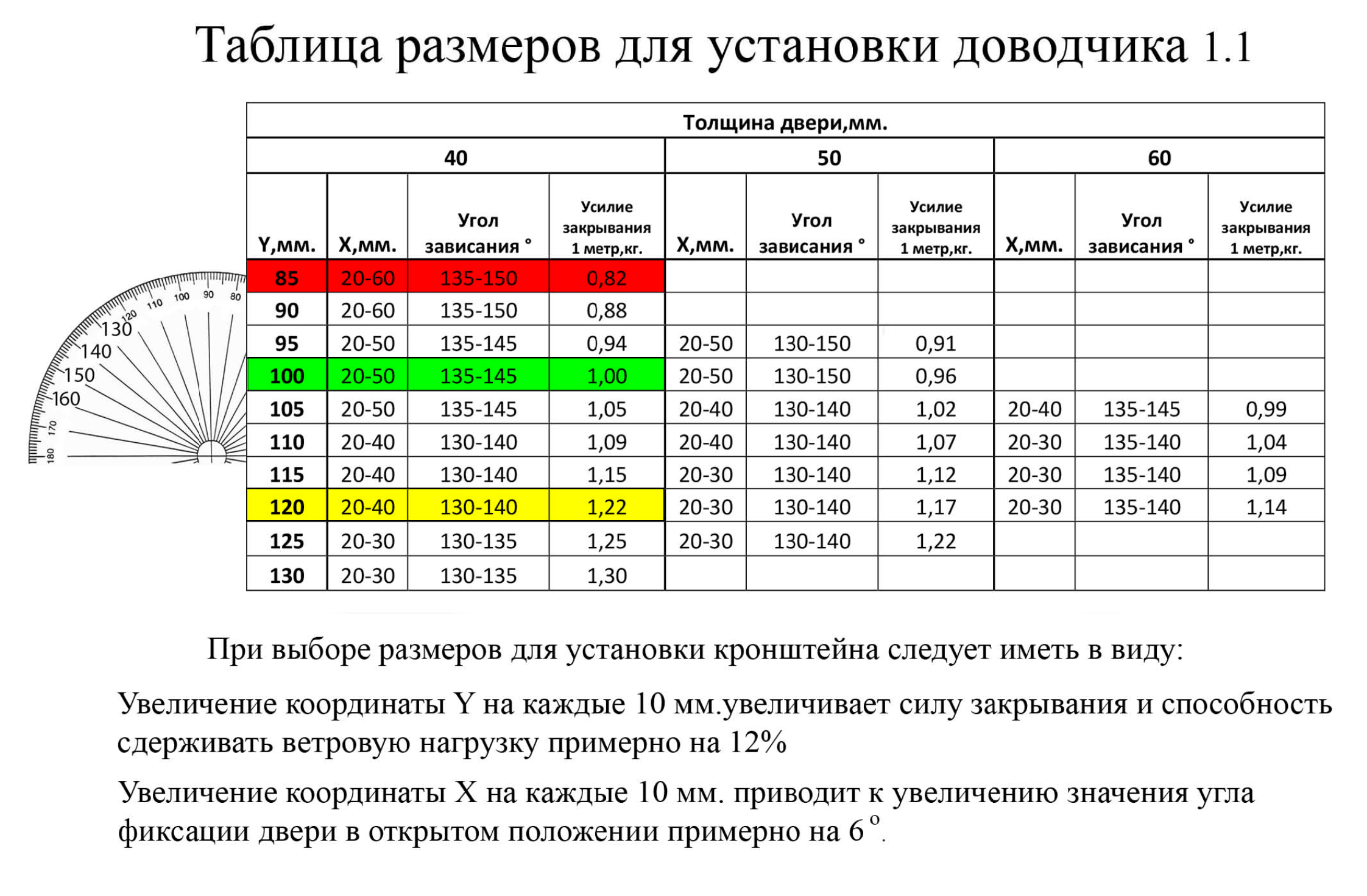

Калитка бвп табл. 1.1.gif Y=0.5 х 30 мм.(диаметр шарнира калитки)+60 мм.(толщина калитки)+
25 мм.(размер до центра вала кронштейна доводчика).
Y=15+20+25=60 мм. Такого размера в таблице нет. Берем ближайший, 85 мм. Обозначен красным цветом. Смотрим усилие закрывания на 1 метре. 0,82 кг. На самом деле т.к. Y=60 мм и учитывая информацию под таблицей,
усилие будет меньше на 30% и равно 0,57 кг на длине метр.
А при установке доводчика как показано на Рис. 5 усилие будет 1 кг. В таблице выделено зеленым цветом.
Калитка бвп рис.7 и 8.gif

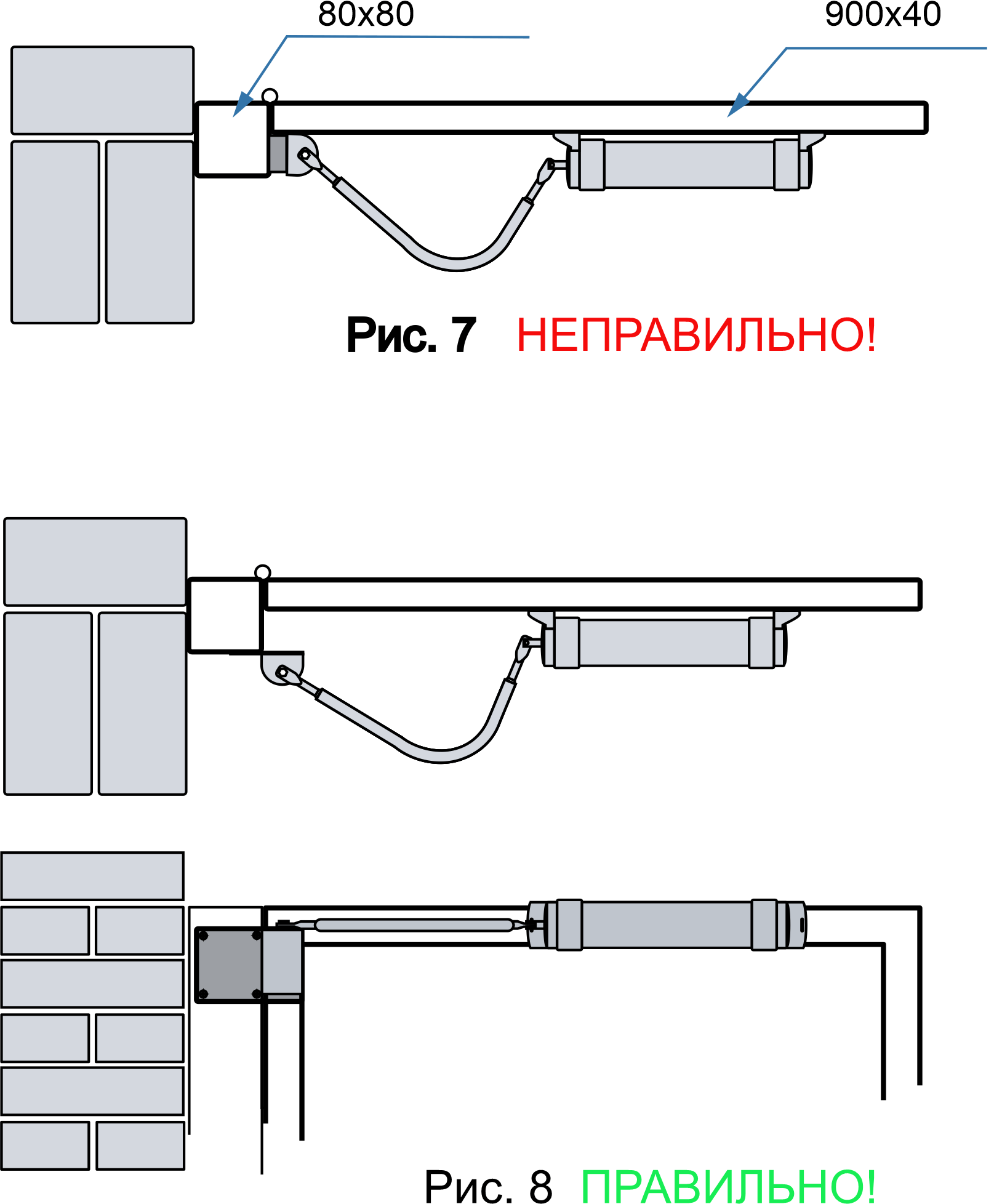

Рис.7 Вид сверху. Y=80  в таблице красная строка. Усилие закрывания менее 0,82 кг/метр.








Рис 8. Y=120, что соответствует желтому цвету в таблице.



Напоминание!

Если толщина калитки более60 мм., то используйте модель 2.0
Если размеры столба более 80х80 мм. используйте
модель 2.0
